技术展示 | TECHNOLOGY SHOW

选择性催化还原法(SCR)

氮氧化物的危害氮氧化物是大气主要的污染物之一。通常所说的氮氧化物有多种不同形式,如N2O、NO、NO2、N2O3、N2O4和N2O5等,其中NO和NO2所占比例最大,是重要的大气污染物。 危害如下:(1)、促进酸雨的生成;(2)、增加近地层大气的臭氧浓度,产生光化学烟雾,影响能见度,(3)、对人体有强烈的刺激作用,引起呼吸道疾病,严重时会导致死亡; 中国已成为氮氧化物排放的重灾区,根据国家环境监测
没有此类产品
产品描述

氮氧化物的危害

氮氧化物是大气主要的污染物之一。通常所说的氮氧化物有多种不同形式,如N2O、NO、NO2、N2O3、N2O4和N2O5等,其中NO和NO2所占比例最大,是重要的大气污染物。



危害如下:

(1)、促进酸雨的生成;

(2)、增加近地层大气的臭氧浓度,产生光化学烟雾,影响能见度,

(3)、对人体有强烈的刺激作用,引起呼吸道疾病,严重时会导致死亡;



中国已成为氮氧化物排放的重灾区,根据国家环境监测站提供的数据表明中国的氮氧化物污染非常严重,一些城市和地区的氮氧化物浓度超标,在部分城市已经 出现光化学烟雾。



现有脱硝技术的分类与对比

 a、选择性催化还原技术(SCR);

 b、选择性非催化还原技术(SNCR)--高温850-1000℃下反应直接在炉内喷还原剂;

 c、SNCR - SCR 联合技术。



   NOx控制技术

   脱硝效率%

   NOx控制极限

SCR

90

  50mg/Nm3以下



 SNCR

大型锅炉可达到40%,中小型锅炉及窑炉也可达到较高效率。



取决入口NOx浓度

 SCR-SNCR联合工艺

40~90



选择性催化还原法(SCR)

SCR(Selective Catalytic Reduction)——选择性催化还原法脱硝技术是在催化剂作用下,烟气中喷入氨,将NOX 还原成N2 和H2O。



SCR脱硝系统主要是由还原剂、喷射混合装置、反应器和催化剂组成。含有NOx的烟气由锅炉的省煤器进入SCR脱硝系统时,首先将适量的还原剂与空气混合稀释,并通过喷嘴喷入烟气中,通过混合装置将稀释的还原剂与含有NOx的烟气均匀混合进入反应器,在300℃-400℃,在催化剂的作用下将烟气中的NOx转化为氮气和水。



在SCR反应器内,NO通过以下反应被还原:

4NO + 4NH3 + O2 → 4N2+ 6H2O

6NO +4NH3 →5N2+ 6H2O



当烟气中有氧气时,反应优先进行在锅炉的烟气中NO2参与如下反应:

2NO2 + 4NH3 + O2 →3N2+ 6H2O

6NO2 + 8NH3 →7N2+ 12H2O



在以上反应中,都需要NH3作为还原剂来还原烟气中的氮氧化合物。NH3即为脱硝剂。

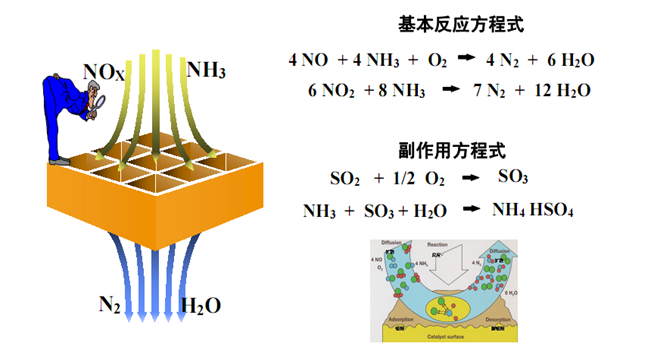

SCR脱硝技术基本反应过程

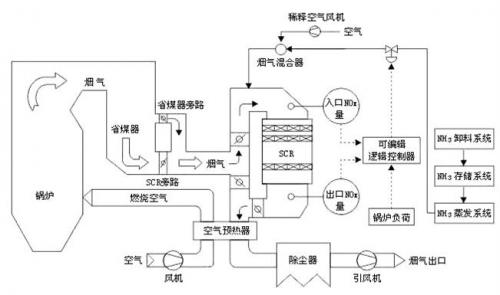

SCR工艺流程





催化剂形式及选择



项目

蜂窝式

板式

波纹板式

结构形式







加工工艺

均匀挤出式

覆涂式

覆涂式

同等条件下所需体积量

100%

153%-176%

130%

压损

1.24

1

1.48

抗中毒能力

中等

中等

安全性

不助燃

助燃

不助燃

持久性

最好

较差

较差

磨损

较差

成本

一般

一般

全球SCR业绩

>65%

<33%

少量



SCR工艺技术特点

(1)脱硝效率高高达90%以上;

(2)反应产物是氮气和水,不会出现二次污染。

(3)SO2转行为SO3的转化率<1%;

(4)提供尿素、氨水和纯氨等三种还原剂可选方案,可满足不同需要;

(5)出口氨气逃逸率< 3ppm,完全达到国家标准;

(6)特色气体均布装置保证烟气和NH3均匀分布;

(7)占地面积大,运行成本高。
